Capacitores num circuito elétrico

Lista de 08 exercícios de Física com gabarito sobre o tema Capacitores num circuito elétrico com questões de Vestibulares.

Confira as videoaulas, teoria e questões sobre: Eletricidade.





01. (Mackenzie)

Na associação de capacitores, esquematizada acima, a capacitância está indicada na figura para cada um dos capacitores. Assim, a capacitância equivalente, entre os pontos A e B no circuito, é

  1. C.
  2. 2C.
  3. 3C.
  4. 4C.
  5. 8C.

02. (UEMA) Analise a seguinte situação:

Dispõe-se de certo número de capacitores de 10μF em um circuito de uma placa mãe. Cada um deles é capaz de armazenar somente 1μC.

MÁXIMO, Antônio, ALVARENGA, Beatriz. Física Contexto & Aplicações – Física 3. S. Paulo: Atual Editora, 2011.

O arranjo de tais capacitores necessários para dispor, numa combinação do tipo série-paralelo, a fim de se obter um único capacitor de 10μF, capaz de armazenar no máximo 4μC, é de

  1. 4 em série, disposto em 4 paralelos
  2. 5 em série, disposto em 4 paralelos
  3. 3 em série, disposto em 3 paralelos
  4. 3 em série, disposto em 2 paralelos
  5. 4 em série, disposto em 3 paralelos

03. (FCMSJF) Um desfibrilador cardíaco é um dispositivo utilizado em casos de parada cardíaca. Consta que Bernard Lown foi o desenvolvedor do desfi brilador cardíaco, cujo circuito elétrico simplifi cado pode ser visto no esquema abaixo. Quando a chave de carga é fechada, com a chave de descarga aberta, o capacitor (C) é carregado. Em seguida, a chave de carga é aberta e a chave de descarga é fechada, o que faz com que a corrente inicialmente fornecida pelo gerador de tensão (V) se desloque para a resistência R. Considere R como a resistência do músculo cardíaco e calcule a quantidade de carga armazenada nos capacitores C1 e C2 que chega em R. Marque a alternativa correta.

  1. 24μC.
  2. 12μC.
  3. 6μC.
  4. 2μC.

04. (UNISC) No circuito elétrico a seguir, entre os contatos elétricos a e b, os únicos pares de capacitores conectados em paralelo são

  1. C1; C2 e C3; C4
  2. C5; C7 e C8; C9
  3. C2; C3 e C6; C8
  4. C1; C4 e C8; C10
  5. C6; C10 e C2; C3

05. (AFA) No circuito esquematizado abaixo, C1 e C2 são capacitores de placas paralelas, a ar, sendo que C2 pode ter sua capacitância alterada por meio da inclinação de sua armadura A, que é articulada no ponto P.

Estando os capacitores completamente carregados, desligase a chave Ch e inclina-se a armadura A sem deixá-la aproximar muito de B. Nessas condições, a ddp nos terminais de C1 e C2, respectivamente,

  1. aumenta e diminui.
  2. fica constante e diminui.
  3. diminui e aumenta.
  4. fica constante e aumenta.

06. (ITA) Duas baterias, de f.e.m. de 10 V e 20 V respectivamente, estão ligadas a duas resistências de 200Ω e 300Ω e com um capacitor de 2µF, como mostra a figura.

Sendo Qc a carga do capacitor e Pd a potência total dissipada depois de estabelecido o regime estacionário, conclui-se que:

  1. Qc=14µC; Pd=0,1W.
  2. Qc=28µC; Pd=0,2W.
  3. Qc=28µC; Pd=10W.
  4. Qc=32µC; Pd=0,1W.
  5. Qc=32µC; Pd=0,2W.

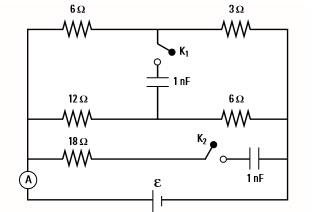

07. (Mack-SP) Num circuito elétrico dispomos de cinco resistores, dois capacitores, um gerador ideal, um amperímetro ideal e das chaves K1e K2. Estes dispositivos estão associados conforme a figura e, quando as chaves estão ambas abertas, o amperímetro indica a passagem de uma corrente de intensidade 3 A .

Ao fecharmos K1e K2, desprezando o tempo necessário para que os capacitores se carreguem, o amperímetro acusará a passagem da corrente de intensidade:

  1. 1 A.
  2. 2 A.
  3. 3 A.
  4. 4 A.
  5. 5 A.

08. (UFTM) Um capacitor foi conectado a uma pilha de d.d.p. 1,5 V por meio de fios de resistência elétrica insignificante.

Quando a chave ch for ligada, o voltímetro indicará:

  1. imediatamente o valor máximo de 1,5 V, assim como o amperímetro indicará no mesmo instante um valor máximo, permanecendo ambas as leituras inalteradas com o passar do tempo.
  2. inicialmente 0 V, aumentando com o tempo até 1,5 V, enquanto o amperímetro manterá a indicação do valor máximo e diferente de zero para a corrente elétrica.
  3. inicialmente 1,5 V, mostrando gradativamente uma queda na diferença de potencial até o valor 0 V, enquanto o amperímetro, partindo de 0 A, mostrará valores crescentes até um valor máximo.
  4. imediatamente 1,5 V, enquanto o amperímetro indicará o valor 0 A, mantendo ambas as indicações inalteradas com o tempo.
  5. imediatamente 1,5 V, enquanto o amperímetro, partindo de um valor máximo, mostrará uma gradual queda de corrente até atingir o valor 0 A.
